ZLY系列硬齿面齿轮减速机

ZLY系列高精度硬齿面圆柱齿轮减速器参照JB/T8853-2001《圆柱齿轮减速器》标准生产的外啮合渐开线斜齿圆柱齿轮减速机。ZLY（两级)适用于输入轴与输出轴呈平行布置的传动，传动比i从1.25--6.3，传递公称功率最高可达6666千瓦，可广泛应用于冶金、矿山、起重、运输、水泥、塑料、建工、化工、纺织、能源、造纸、印染、制药等行业领域的机械传动中。

该系列减速器的齿轮参数、结构参数均经计算机优化设计，齿轮材料采用优质高强度低碳合金钢，经渗碳、淬火处理，齿面硬度高，齿面硬度达HRC58-62,齿面精加工采用磨齿工艺，精度6级，精度高，接触性好,齿根抛丸强化处理。整机具有体积小、重量轻，传递功率大,运转平稳,噪音低、传动效率高,双级大于93%,承载能力高,使用寿命长,易于拆检，易于安装等特点。

该系列减速器的应用范围：
输入轴最高转速一般不大于1500r/min
齿轮圆周线速度最高为20m/s
工作环境温度为-40～45℃,如果低于0℃，启动前润滑油应预热至0℃以上，本减速机可用于正反两个方向运转。
该系列减速器可选配水循环冷却装置、风扇冷却装置和电加热装置。

减速机型号、规格及其表示方法

    1.ZLY两级圆柱齿轮减速机。
    2.规格有：112、125、140、160、180、200、224、250、280、315、355、400、450、500、560、630、710；

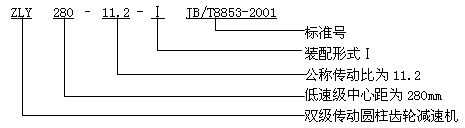

    3.表示方法示例：

4.转向规定：配置逆止器的减速机只允许单向运转，转向规定为：面对输出轴，输出轴顺时针运转为“S”，逆时针运转为“N”。

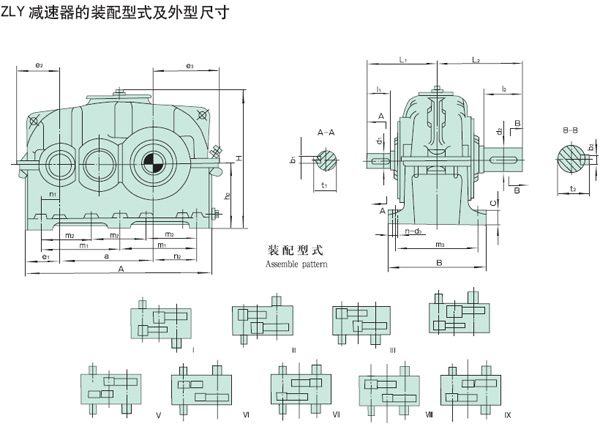

规格	A	B	H　　≈	a	i=6.3～11.2					i=12.5～20					d2(m6)	ι2	L2	b2	t2
规格	A	B	H　　≈	a	d1(m6)	ι1	L1	b1	t1	d1(m6)	ι1	L1	b1	t1	d2(m6)	ι2	L2	b2	t2
112	385	215	265	192	24	36	141	8	27	22	36	141	6	24.5	48	82	192	14	51.5
125	425	235	309	215	28	42	157	8	31	24	36	151	8	27	55	82	197	16	59
140	475	245	335	240	32	58	185	10	35	28	42	167	8	31	65	105	230	18	69
160	540	290	375	272	38	58	198	10	41	32	58	198	10	35	75	105	245	20	79.5
180	600	320	435	305	42	82	232	12	45	32	58	208	10	35	85	130	285	22	90
200	665	355	489	340	48	82	247	14	51.5	38	58	223	10	41	95	130	300	25	100
224	755	390	515	384	48	82	267	14	51.5	42	82	267	12	45	100	165	355	28	106
250	830	450	594	430	60	105	315	18	64	48	82	292	14	51.5	110	165	380	28	116
280	920	500	670	480	65	105	340	18	69	55	82	317	16	59	130	200	440	32	137
315	1030	570	780	539	75	105	365	20	79.5	60	105	365	18	64	140	200	470	36	148
355	1150	600	870	605	85	130	410	22	90	70	105	385	20	74.5	170	240	530	40	179
400	1280	690	968	680	90	130	440	25	95	80	130	440	22	85	180	240	560	45	190
450	1450	750	1065	765	100	165	515	28	106	85	130	480	22	90	220	280	640	50	231
					i=6.3～12.5					i=14～20
500	1600	830	1190	855	110	165	555	28	116	95	130	520	25	100	240	330	730	56	252
560	1760	910	1320	960	120	165	575	32	127	110	165	575	28	116	280	380	820	63	292
630	1980	1010	1480	1080	140	200	660	36	148	120	165	625	32	127	300	380	870	70	314
710	2220	1110	1653	1210	160	240	740	40	169	140	200	700	36	148	340	450	990	80	355

ZLY ZLZ	C	m1	m2	m3	n1	n2	e1	e2	e3	h	地脚螺栓孔		重量 kg	润滑油量L
ZLY ZLZ	C	m1	m2	m3	n1	n2	e1	e2	e3	h	d3	n	重量 kg	润滑油量L
112	22	160	—	180	43	85	75.5	92	134	125	15	6	60	3
125	25	180	—	200	45	100	77.5	98	153	140	15		69	4．3
140	25	200	—	210	47.5	112.5	85	106	171	160	15		105	6
160	32	225	—	245	58	120	103	126	188	180	18.5	6	155	8．5
180	32	250	—	275	60	135	110	134	209	200	18.5		185	11．5
200	40	280	—	300	65	155	117.5	148	238	225	24		260	16．5
224	40	310	—	335	70.5	165.5	137.5	168	263	250	24	6	370	23
250	50	350	—	380	80	190	145	184	293	280	28		527	32
280	50	380	—	430	75	205	155	195	325	315	28		700	46
315	63	420	—	490	78	223	173	219	364	355	35		845	65
355	63	475	—	520	92.5	252.5	192.5	238	398	400	35	6	1250	90
400	80	520	—	590	95	265	215	275	445	450	42	6	1750	125
450	80	—	400	650	117.5	317.5	242.5	305	505	500	42	8	2650	180
500	100	—	440	710	120	345	262.5	337	557	560	48	8	3400	250
560	100	—	490	790	120	390	265	354	624	630	48		4500	350
630	125	—	540	870	115	425	295	384	694	710	56		6800	350
710	125	—	610	950	140	480	335	440	780	800	56		8509	520
