ZDY系列硬齿面齿轮减速机

责任编辑:奥博机械   发布时间:2018/6/5 20:53:53    点击数:


ZDY系列高精度硬齿面圆柱齿轮减速器参照JB/T8853-2001《圆柱齿轮减速器》标准生产的外啮合渐开线斜齿圆柱齿轮减速机。ZDY(单级)适用于输入轴与输出轴呈平行布置的传动,传动比i从1.25--6.3,传递公称功率最高可达6666千瓦,可广泛应用于冶金、矿山、起重、运输、水泥、塑料、建工、化工、纺织、能源、造纸、印染、制药等行业领域的机械传动中。
     该系列减速器的齿轮参数、结构参数均经计算机优化设计,齿轮材料采用优质高强度低碳合金钢,经渗碳、淬火处理,齿面硬度高,齿面硬度达HRC58-62,齿面精加工采用磨齿工艺,精度6级,精度高,接触性好,齿根抛丸强化处理。整机具有体积小、重量轻,传递功率大,运转平稳,噪音低、传动效率高,单级大于96.5%,承载能力高,使用寿命长,易于拆检,易于安装等特点。
该系列减速器的应用范围:
输入轴最高转速一般不大于1500r/min
齿轮圆周线速度最高为20m/s
工作环境温度为-40~45℃,如果低于0℃,启动前润滑油应预热至0℃以上,本减速机可用于正反两个方向运转。
该系列减速器可选配水循环冷却装置、风扇冷却装置和电加热装置。

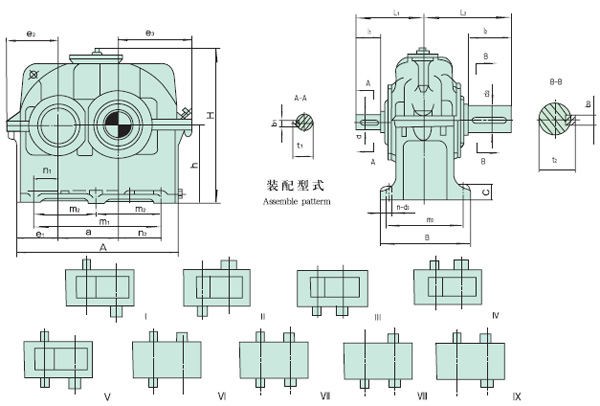

减速器的外形、装配型式及其安装尺寸


ZDY ZDZ
A
B
H≈
a
i=1.25~2.8
i=3.15~4.5
i=5~5.6
d1(m6)
l1
L1
b1
t1
d1(m6)
l1
L1
b1
t1
d1(m6)
l1
L1
b1
t1
80
235
150
210
80
28
42
112
8
31
24
36
106
8
27
19
28
98
6
21.5
100
290
175
260
100
42
82
167
12
45
28
42
127
8
31
22
36
121
6
24.5
125
355
195
330
125
48
82
182
14
51.5
38
58
158
10
41
28
42
142
8
31
160
445
245
403
160
65
105
225
18
69
48
82
202
14
51.5
38
58
178
10
41
200
545
310
507
200
80
130
275
22
85
60
105
250
18
64
48
82
227
14
51.5
250
680
370
662
250
100
165
340
28
106
80
130
305
22
85
60
105
280
18
64
280
755
450
722
280
110
165
385
28
116
85
130
350
22
90
65
105
325
18
69
315
840
500
770
315
130
200
445
32
137
95
130
375
25
100
75
105
350
20
79.5
355
930
550
930
355
140
200
470
36
148
100
165
435
28
106
90
130
400
25
95
400
1040
605
982
400
150
200
485
36
158
110
165
450
28
116
95
130
415
25
100
450
1150
645
1090
450
160
240
545
40
169
120
165
470
32
127
100
165
470
28
106
500
1290
710
1270
500
180
240
580
45
190
130
200
540
32
137
120
165
505
32
127
560
1440
780
1360
560
200
280
660
45
210
150
200
580
36
158
130
200
580
32
137
ZDY ZDZ
d2(m6)
l2
L2
b2
t2
C
m1
m2
m3
n1
n2
e1
e2
e3
h
地脚螺栓孔
重量kg
润滑油量L
d3
n
80
32
58
128
10
35
18
180
120
40
60
67.5
81
101
100
12
4
14
0.9
100
48
82
167
14
51.5
22
225
140
52.5
72.5
85
102
122
125
15
26
1.6
125
55
82
182
16
59
25
290
160
65
100
97.5
119
155
160
15
76
3.2
160
70
105
225
20
74.5
32
355
200
73
122
118
141
190
200
18.5
4
115
6.5
200
90
130
275
25
95
40
425
255
80
145
140
169
235
250
24
4
228
12.5
250
110
165
340
28
116
50
550
275
305
110
190
175
214
295
315
28
6
400
23
280
130
200
420
32
137
50
620
310
380
120
220
187.5
228
328
355
28
6
540
36
315
140
200
445
36
148
63
700
350
420
137.5
247.5
207.5
254
364
400
35
800
45
355
150
200
470
36
158
63
770
385
470
142.5
272.5
222.5
269
397
450
35
870
70
400
160
240
525
40
169
80
850
425
510
150
300
245
304
454
500
42
6
1640
90
450
170
240
545
40
179
80
950
475
550
165
335
265
331
501
560
42
2100
125
500
190
280
620
45
200
100
1080
540
610
190
390
295
418
618
630
42
3100
180
560
240
330
790
56
252
100
1200
600
680
205
435
325
432
662
710
48
6
3730
250
